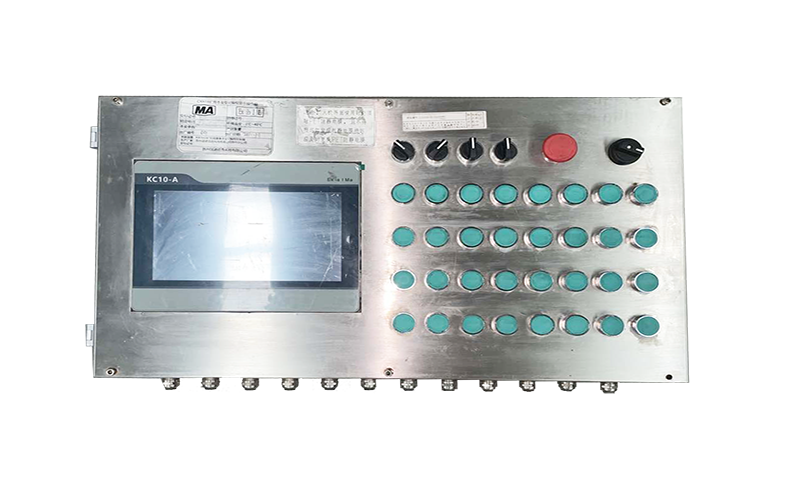

CXH18礦用本安型可編程顯示操作箱采用本質安全設計，適用于有瓦斯和煤塵爆炸危險的礦井下?？刂葡淠軐崿F(xiàn)就地控制、數據采集、傳輸和報警功能。操作箱配有10.1寸彩色本安觸摸屏，顯示清晰、操作方便；每個操作箱具有獨立電源，保證檢修安全；具有以太網數據上傳接口，可以實現與其它分站及主站的數據傳輸。內部控制器集成了PLC控制器和礦鴻控制器雙控制器模式可供用戶選擇。
【雙控制器模式】【10.1寸彩色觸摸屏】【多檔選擇開關】
PERFORMANCE CHARACTERISTICS
礦用本質安全型設計，防爆顯示屏，適用于易燃易爆的惡劣煤礦井下環境；每個操作箱獨立電源，保證檢修時的安全性。
控制箱能實現就地控制、數據采集、傳輸和報警功能。具有旋鈕、按鈕、多檔選擇開關、急停操作開關多種操作按鈕。
具有8路無源接點信號輸入/輸出；具有12路4mA～20mA電流型模擬量信號輸入；具有9路PT100模擬量信號輸入。
操作箱具有以太網光/電信號、RS485信號、CAN信號傳輸?shù)墓δ?，網絡接入方便。10.1寸液晶觸摸屏人機交互，操作方便。
FOUR STRUCTURAL COMPONENTS
本質安全型設計；
結構緊湊，體積小，自重輕；

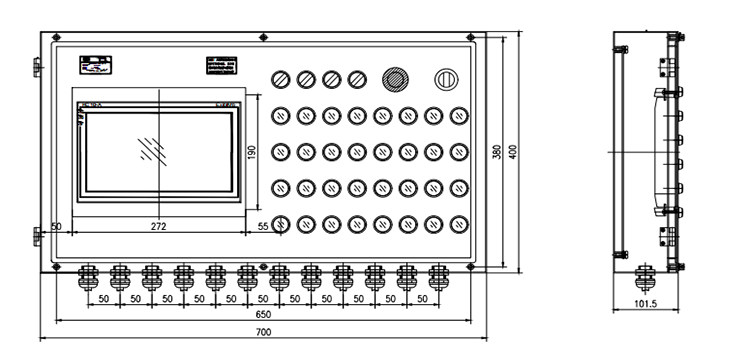

外型尺寸:700×400×111(mm)；
質量：20kg。
10.1寸彩色液晶顯示屏，可觸摸操作；
觸摸屏為本安型設計，防爆安全。
32路按鈕信號，4路三檔選擇按鈕信號；1路八檔旋鈕信號；1路急停按鈕信號；完成啟?，F(xiàn)場設備等操作；
按鈕耐磨耐用，操作靈活不卡頓。
1路以太網電信號；2路以太網光接口；1路RS485信號；1路CAN信號接口（礦鴻控制器）。
傳輸效率高，傳輸穩定。
WORKING PRINCIPLE
CXH18礦用本安型可編程顯示操作箱由KXJ-660礦用隔爆兼本安型控制箱內的輸出本質安全型電源提供電源?？刂频陌粹o輸出信號和操作箱內的本安可編程操作箱相連，同以太網將信號傳輸?shù)娇删幊炭刂葡?，從而實現按鈕控制，顯示屏對現場數據實時顯示功能。
PRODUCT PARAMETERS
| 防爆型式 | 礦用本質安全型，標志為“Ex ib I Mb” |
|---|---|
| 尺寸、重量 | 外型尺寸：700mm×400mm×111mm |
| 整機重量：約20kg | |
| 供電電源 | 額定工作電壓：DC 12 V；最大工作電流：≤1.0A； |
| 額定工作電壓：DC 18 V；最大工作電流：≤0.8A。 | |
| 輸入輸出信號 | 8 路無源接點信號輸入：輸入電阻≤300Ω時，對應邏輯“1”，輸入電阻≥90kΩ時，對應邏輯“0”； |
| 8 路無源接點信號輸出：閉合時灌入 2mA，電壓降不大于 0.5V，斷開時電阻不小于 100kΩ。 | |
| 12 路 4～20 mA 電流型模擬量信號輸入； | |
| 9 路電阻型模擬量信號輸入：100Ω～138.5Ω對應（0～100℃）； | |
| 模擬量輸入處理誤差：≤1.0%( F.S.)。 | |
| 以太網電信號接口 | 傳輸口路數：1路 |
| 傳輸方式：全雙工，TCP/IP 以太網電信號傳輸； | |
| 傳輸速率：100Mbps； | |
| 信號電壓峰峰值：≤5 V； | |
| 最大傳輸距離：50 m（使用 MHYV 煤礦用通訊電纜，截面積不小于1.5mm2） | |
| 以太網光接口 | 數量：2 路； |
| 接口類型：SC； | |
| 傳輸方式：TCP/IP 全雙工以太網光信號傳輸； | |
| 傳輸速率：1000 Mbps； | |
| 光發射功率：-10～0dBm； (1310nm，單模雙纖)； | |
| 接收靈敏度：-25dBm；(1310nm，單模雙纖)； | |
| 最大傳輸距離：10km。（使用 MGTSV 型單模光纜；光纖接點總數 8 個，其中熱熔接點 3 個，冷熔接點 3 個，活動連接點 2 個）。 | |
| RS485信號接口 | 數量：1 路； |
| 傳輸方式：半雙工，雙極性； | |
| 傳輸速率：9600 bps； | |
| 信號工作電壓峰峰值：2V～12V； | |
| 最大傳輸距離：1km（MHYV 1.5mm2型礦用通訊電纜）。 | |
| CAN信號接口（礦鴻控制器） | 數量：1 路； |
| 傳輸方式：半雙工，雙極性； | |
| 傳輸速率：5kbps； | |
| 信號工作電壓峰峰值：1V～5V； | |
| 最大傳輸距離：3km（MHYV 1.5mm2型礦用通訊電纜）。 | |
| 本安參數 | 12V 輸入端（4 路，不共地）：Ui：12.5V，Ii：1.5A，Ci：0μF，Li：0μH。 |
| 18V 輸入端：Ui：18.5V，Ii：0.9A，Ci：0μF，Li：10μH。 | |
| 電口信號端：Uo：6.1V，Io：310mA，C0：10μF，Lo：0.2mH。 | |
| RS485，CAN 信號端：Uo：5.88V，Io：100mA，C0：20μF，Lo：5mH。 |
PRODUCT ADVANTAGE
| 對比項目 | 國諾礦用可編程控制箱 | 市場上部分同類產品 |
|---|---|---|
| 企業資質 | 9001質量管理體系認證、軟件著作證書、環境管理體系認證、健康安全管理體系認證。 | 無相關資質，或者資質不全，企業實力不夠。 |
| 產品資質 | 裝箱清單、防爆合格證、礦用產品安全標志、產品出廠檢驗合格證、使用說明書。 | 產品"貼牌"生產，資質不全，特別是相關專業認證。 |
| 安全性能 | 國家權威認證資質齊全，不銹鋼防爆殼體，本安型電路，全方位防爆，適合含有瓦斯、粉塵等易爆環境。 | 資質不全，或無相關資質；防爆技術不夠成熟，受使用環境影響大。 |
| 制造工藝 | 精選優質材質，采用精益生產工藝，更好的工業品質，耐高溫、防腐防爆防塵防水。 | 普通材質，普通工藝生產，易被腐蝕，易進入灰塵、飛濺的水。 |
| 功能作用 | 操作箱具有旋鈕、按鈕、多檔選擇開關、急停操作開關多種操作按鈕，實現控制操作；具備以太網電信號、光信號等多種數據接口，實現與其他分站的數據實時傳輸。10.1寸大觸摸屏彩色顯示，人機交互操作。 | 操作箱按鈕數量不夠多，控制操作功能簡單，數據傳輸接口較少。顯示屏小，顯示不全，操作不便。 |
| 售后服務 | 提供7*24小時客戶服務熱線400-180-1266，可電話、遠程、上門解決問題。 | 無客服熱線，售后不及時、不完善，售后無保證。 |
PRODUCT ADVANTAGE
7*24小時客服在線，10S了解需求60S專業商務溝通對接，保障效率,解決找不到對接人，反饋慢。
取得計量許可證，礦用安全產品認證，防爆合格證，計算機軟件著作權認證，實用新型專利認證.....我們資質齊全！
基于防爆標準研發，高于普通皮帶秤標準要求,15年技術創新研發，滿足市場需求。
一個電話，48小時到達現場，多對一服務，技術支持，現場培訓，且項目終身服務。
